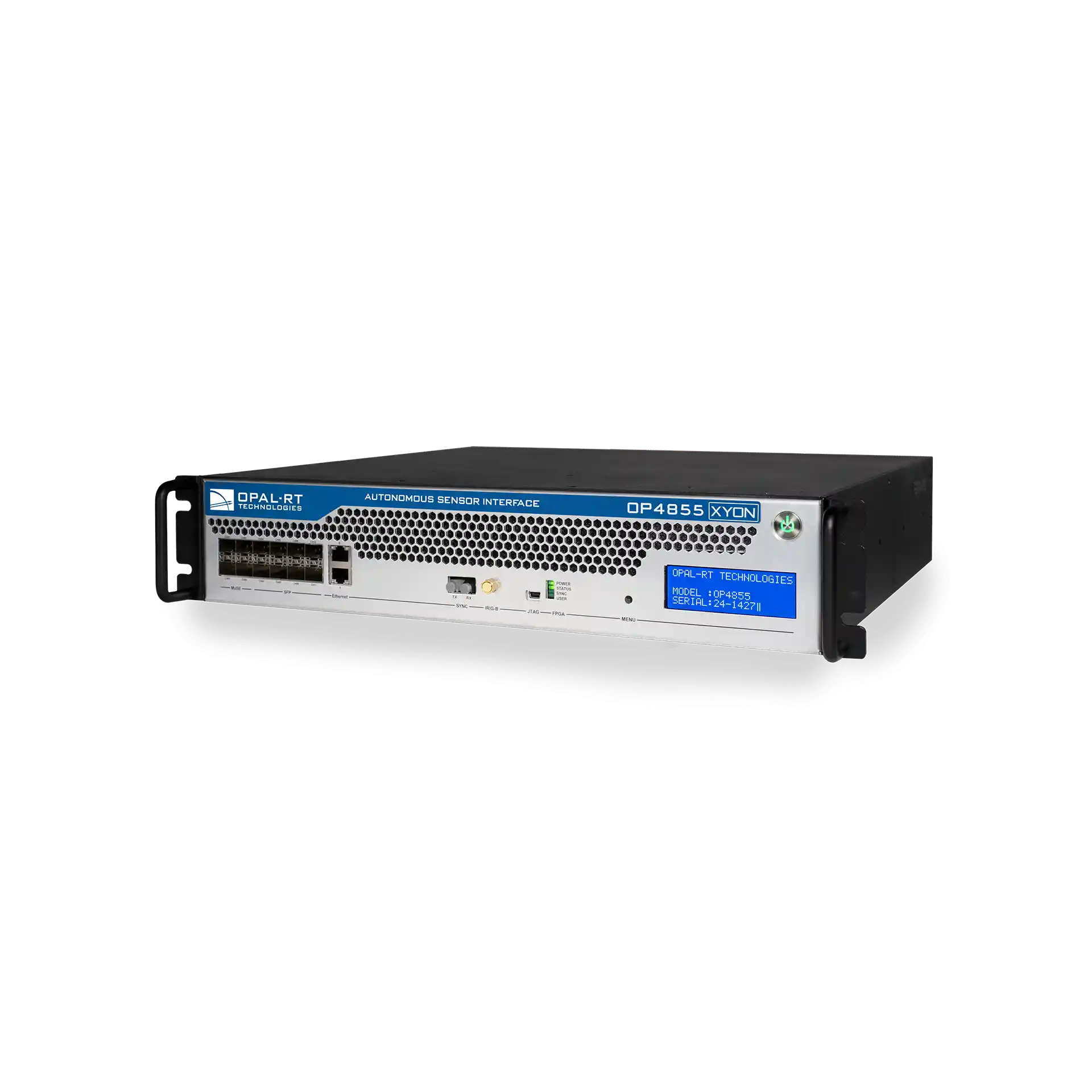

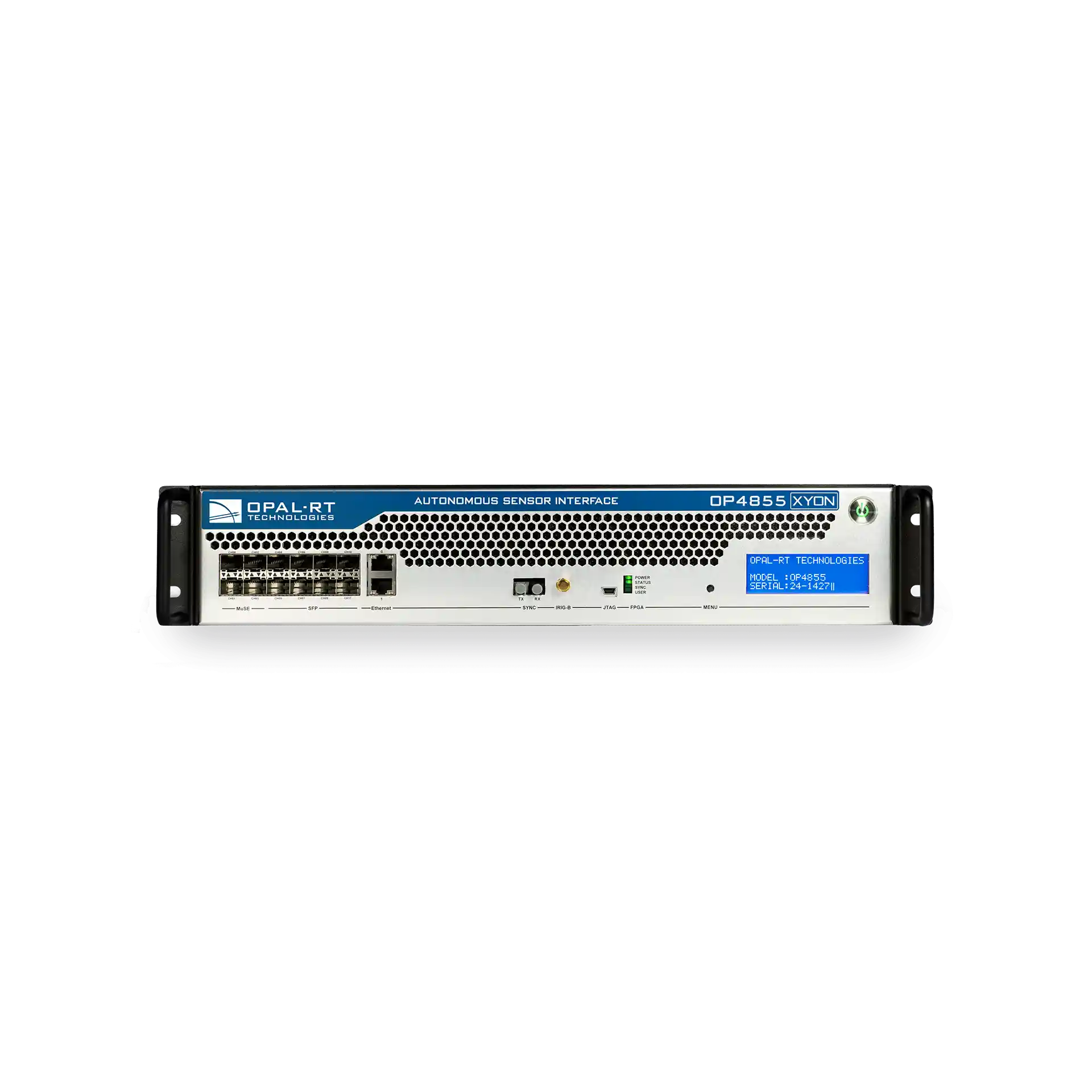

OP4855 XYON
L’interface de capteur autonome OP4855 XYON est une solution d’injection directe à haute performance pour les tests de contrôleurs, conçue pour répondre aux besoins exigeants des ingénieurs en systèmes autonomes. Le test des contrôleurs caméra par le biais de configurations traditionnelles OTA (over-the-air) peut s’avérer coûteux, limité et difficile. L’OP4855 XYON offre une alternative simplifiée, permettant aux utilisateurs de tester jusqu’à 11 canaux de caméra en utilisant des données de caméra simulées ou préenregistrées.
-
FPGAAMD Versal™ Prime VM1402 Adaptive SoC comprenant une logique programmable et un double cœur Arm® Cortex®-A72.
-
Configuration logicielleInterface graphique XYON LAB pour le contrôle du système par Ethernet.
-
Ethernet2x RJ45, 1 Gbps
-
Nombre d'entrées HDMIJusqu'à 11 connecteurs HDMI pour recevoir simultanément 11 flux vidéo depuis un simulateur de capteur ou un lecteur de vidéos préenregistrées.
-
Format d'entrée HDMIFormats vidéo standard HDMI 1.4/2.0 jusqu'à 1920x1080@60Hz ou 3840x2160@30Hz
-

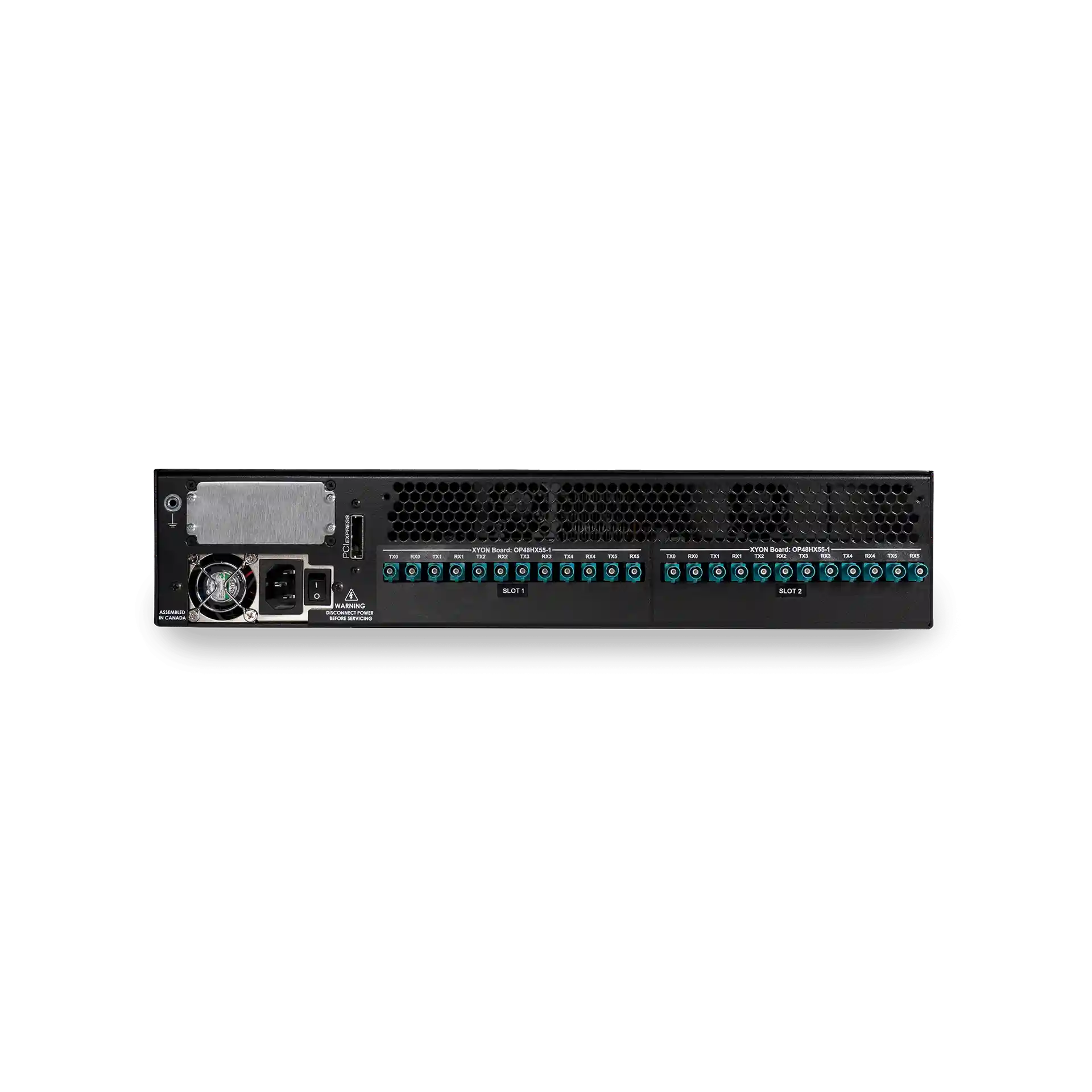

Sorties LVDSJusqu'à 11 sérialiseurs GMSL1/2 pour connecter simultanément 11 flux vidéo à un contrôleur avec des formats vidéo configurables jusqu'à un débit maximal de 6 Gbit/s
-
Interfaces caméraJusqu'à 11 connecteurs pour la communication I²C avec des caméras standard
-
Sortie de visualisationSortie HDMI 2.0 jusqu'à 3840x2160@30Hz
-
Unité de rack et type de montage2U, montage sur table ou en rack (supports de montage et matériel inclus pour un rack standard de 19 pouces)
Faits marquants
Interface de capteur autonome avancée pour l'injection directe de données caméra brutes
Découvrez comment OP4855 XYON peut améliorer vos capacités de test et redéfinir ce qui est possible dans le développement de systèmes autonomes.
1
Une plateforme conçue pour la Simulation HIL
L’architecture à faible latence de OP4855 XYON permet d’effectuer des tests d’injection ECU en caméra directe à taux de boucle rapide et de haute fidélité, de sorte que les tests OTA (over-the-air) appartiennent désormais au passé.
2
Modification aisée des données
Utilisez l’IHM intuitive de l’OP4855 XYON pour injecter des erreurs ou superposer des images et des vidéos sur les flux de données brutes de la caméra. Répétez facilement des tests identiques avec des données d’entrée différentes pour une validation complète.
3
Couverture complète des tests
Les solutions OTA sont insuffisantes pour les scénarios critiques tels que les tests d’éblouissement, car elles ne couvrent que 80 % des cas d’utilisation. Grâce à notre technologie d’injection, vous pouvez accéder à l’ensemble du spectre des tests, y compris les cas particuliers, et garantir une fiabilité totale.
4
Tirer profit des caméras
Connectez l’OP4855 XYON à des caméras pour faciliter la configuration des tests et améliorer la fidélité de la simulation.
CONTRÔLE DE L'IMAGE
Manipulation améliorée des images brutes

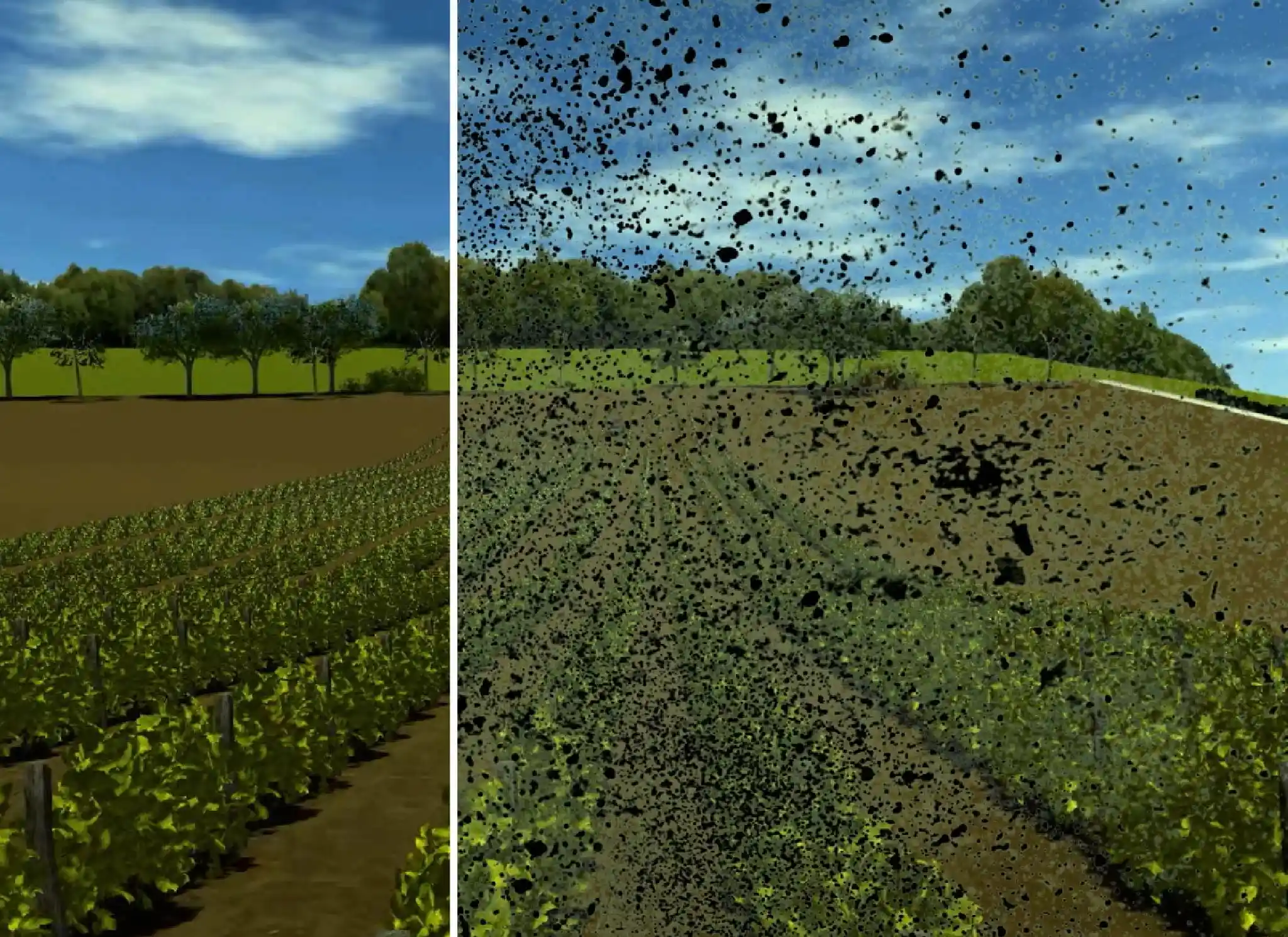

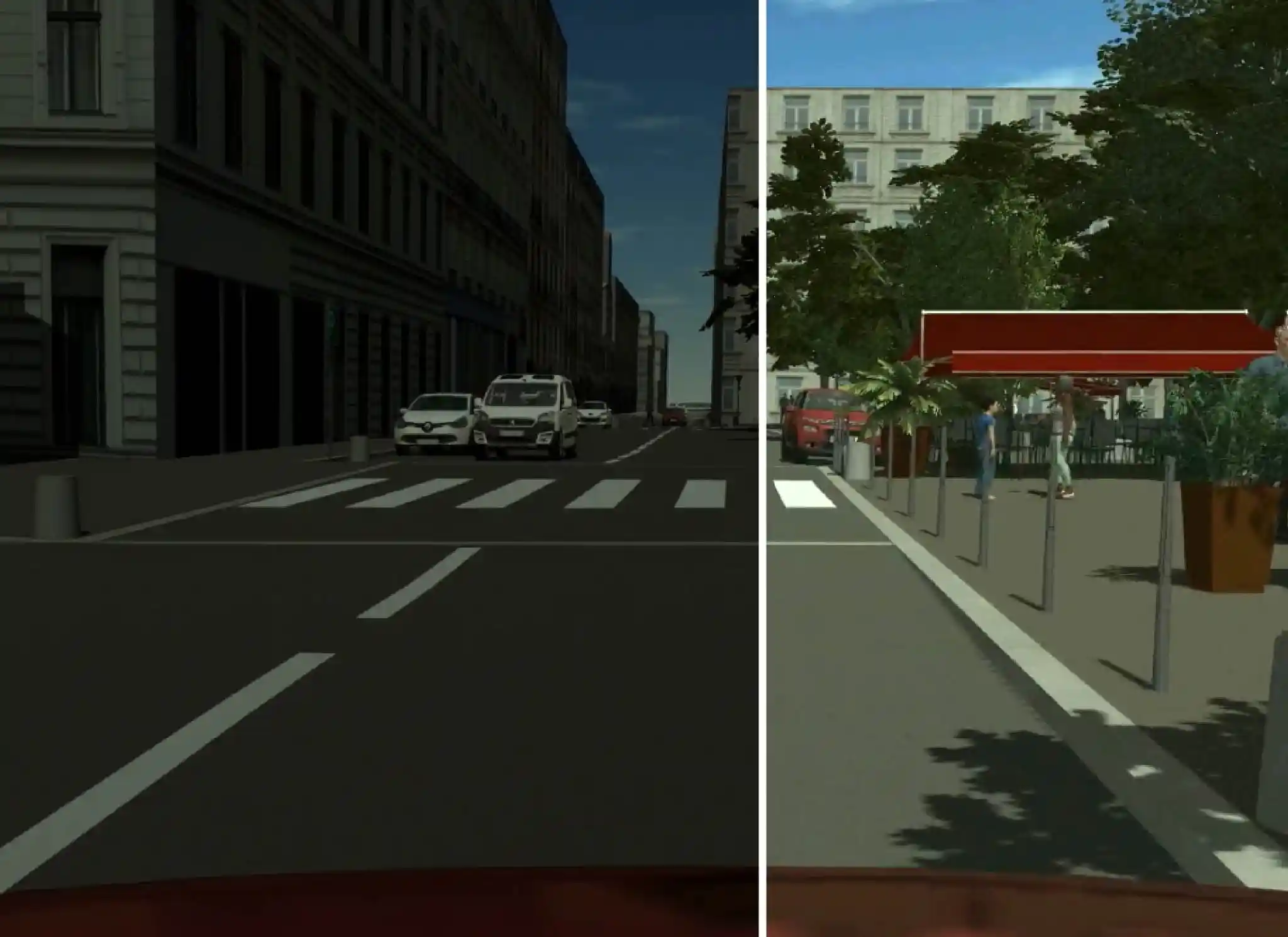

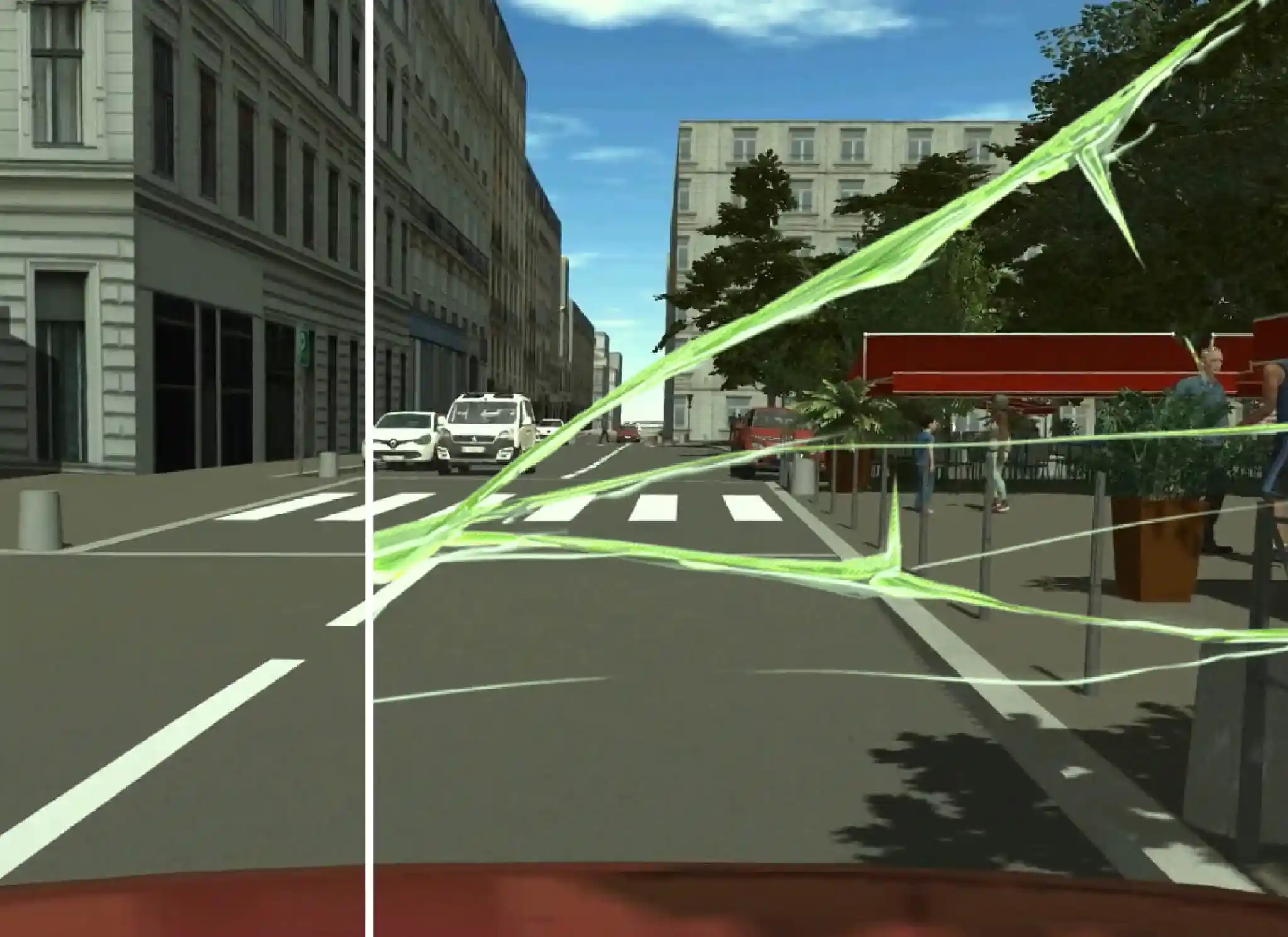

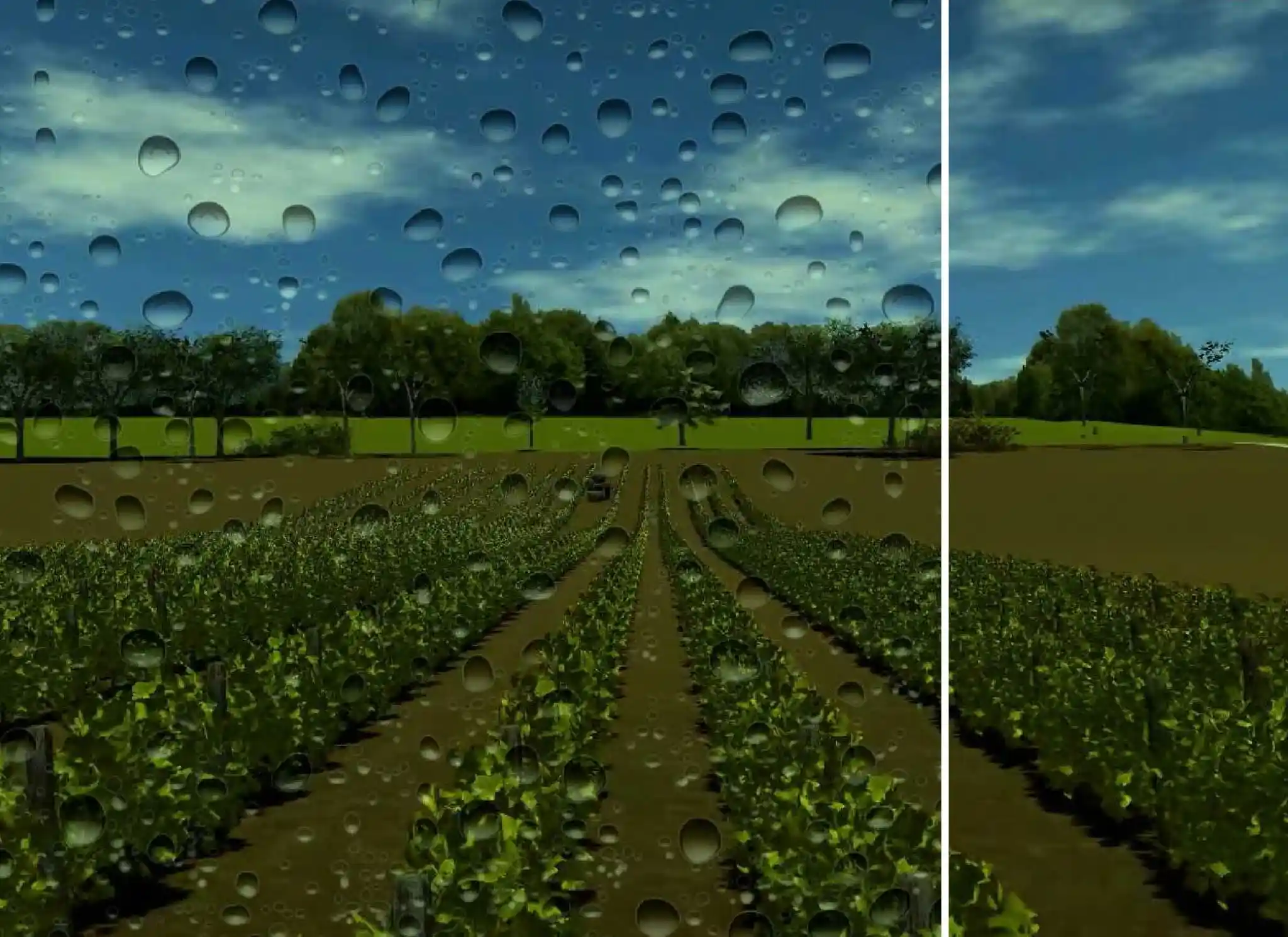

Chaque canal vidéo de l’OP4855 XYON peut être configuré indépendamment à l’aide de son IHM simplifiée, XYON LAB. Les utilisateurs peuvent ainsi configurer des paramètres tels que la résolution, la fréquence d’images et le format des pixels. L’OP4855 XYON comprend également des fonctionnalités avancées de traitement d’image, notamment la luminosité, la saturation, le contraste, le gain de couleur et les superpositions d’images statiques ou dynamiques pour la détection des défauts de la caméra, afin de fournir le plus haut degré de couverture de test possible et de garantir la fiabilité et la robustesse de vos systèmes.

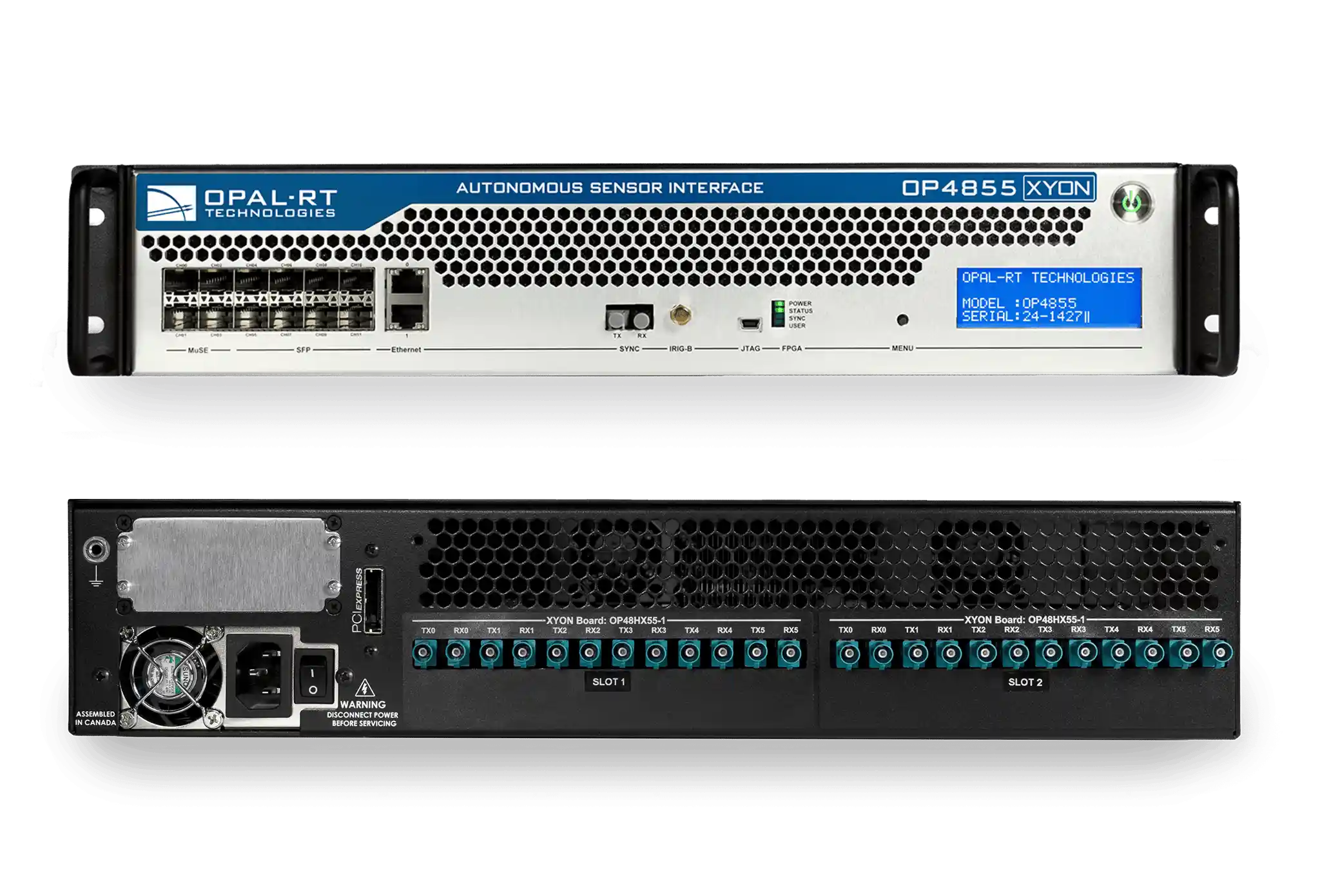

Connexions et interface
Conçu pour des tests de haute performance

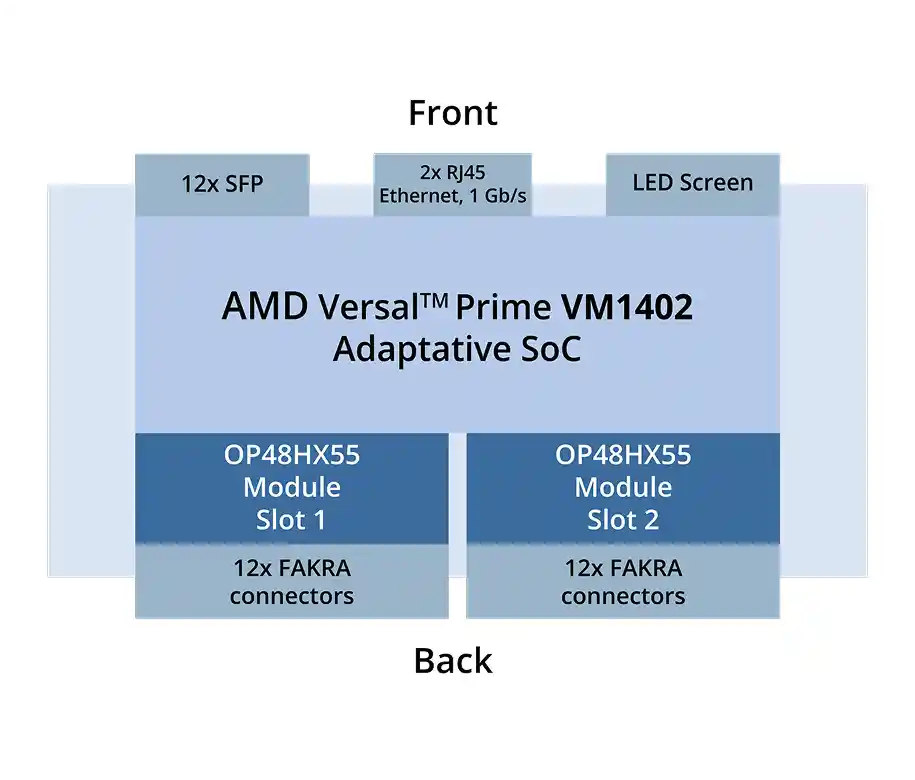

L’architecture de l’OP4855 XYON est construite sur un FPGA AMD Versal™ Prime et a été conçue pour répondre aux exigences les plus strictes des tests de contrôleurs de systèmes autonomes. Les modules OP4855 XYON sont directement interfacés avec le FPGA afin d’assurer la plus faible latence possible sur l’ensemble des 11 canaux. Le FPGA AMD Versal™ Prime et les entrées SFP ont été sélectionnés pour être flexibles et évolutifs afin d’assurer le support des applications actuelles et de la prochaine génération, garantissant ainsi la longévité de votre investissement.
